[프라임경제] 대우건설이 시공하고 있는 부산~거제간 연결도로에 바람으로 인한 구조물의 흔들림을 제어할 수 있는 특수한 제진 설비가 설치돼 눈길을 끌고 있다.
부산~거제간 연결도로는 국내최초, 세계최대 침매터널 공법으로 우리나라에서 처음 시도되는 3주탑 사장교, 다이아몬드형 사장교 주탑 등 해상 사장교에 큰 관심이 쏠리고 있다.
특히 3주탑 사장교에는 시공중 태풍이나 돌풍 등 바람에 의한 진동을 저감시킬 수 있도록 대우건설 기술연구원에서 개발한 친환경 녹색 신기술인 동조질량감쇠(TMD : Tuned Mass Damper)공법이 적용돼 내풍안전성을 확보하고, 구조물 붕괴나 변형을 사전에 방지할 수 있다.
부산~거제간 연결도로 3주탑 사장교 현장의 경우 항상 돌풍과 태풍 등 바람의 영향을 많이 받아 바람이 불어올 때 교량 구조물은 좌우로 심하게 흔들리게 된다. 이때 사장교 주탑 최상부에 설치된 TMD가 교량의 진동을 상쇄시켜 구조물의 흔들림을 최소화시켜주는 것.
동조질량감쇠(TMD : Tuned Mass Damper)공법은 구조물의 진동이 감지되면 구조물의 진동과 반대방향으로 질량체가 흔들려 진동을 감소시키는 기술로 기존의 내풍 케이블을 이용한 공법보다 시공이나 경제성에서 우수하고 지반토공작업이나 해저면 준설 또는 말뚝 항타 등이 없어 환경오염 우려가 없다.
이밖에도 해상 및 고공작업 위험성을 고려해 △자동상승거푸집(오토클라임)공법을 적용했으며 사장교 기초는 △프리캐스트 케이슨 공법 해수 흐름으로 교량 기초부위를 보호하기 위해 △수중그라우팅 공법 교량 수명을 100년이상 확보하기위한 △듀라크리트 공법 상판을 케이블에만 매달려 있게 하는 △플로팅데크 시스템 공법 등 여러 신공법들이 적용됐다.
부산~거제간 연결도로는 최대 수심 48m의 침매터널 3.7km와 주탑 2개로 만들어진 2주탑 사장교, 주탑 3개로 만들어진 3주탑 사장교, 육상터널 및 접속도로 4.5km 등 총 연장 8.2km로 오는 12월 완공될 예정이다.
 |
||

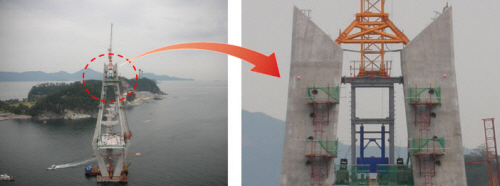

| <내풍안정성 확보를 위하여 거가대교 3주탑사장교에 설치된 동조질량감쇠기(TMD)/ 대우건설> |
||
